PC-Schwingungsmesssystem VibroMetra

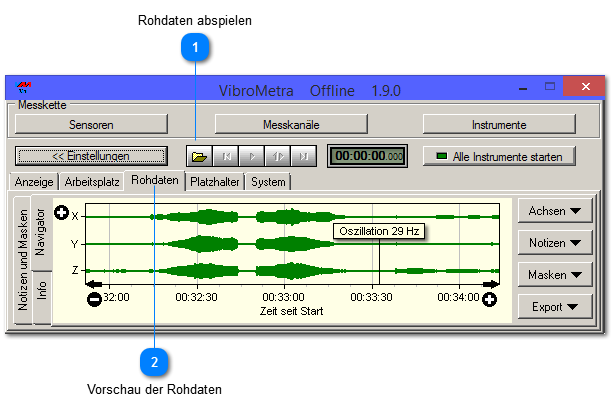

VibroMetra Offline

Die in VibroMetra Online aufgezeichneten Rohdaten lassen sich im VibroMetra Offline wieder abspielen. Zur Anzeige der Daten werden - wie im Messbetrieb - Instrumente geöffnet und nach Messaufgabe eingestellt. Weil die Rohdaten den vollen Informationsgehalt der von den Sensoren gelieferten Signale besitzen, lassen sich zur Abspielzeit auch ganz andere Einstellungen in den Instrumenten treffen als zur Aufzeichnungszeit.
Dadurch können nachträglich Analysen durchgeführt werden, die zur Messzeit unterblieben. Auf diese Weise sind  wiederholte Messungen oft nicht nötig, was Zeit und Kosten spart.
VibroMetra Offline
1

Rohdaten abspielen


1. Rohdaten abspielen

Das Abspielen der Rohdaten wird mit folgenden Elementen durchgeführt:
Öffnen einer Datei mit Rohdaten.
Abspielen der Daten mit einfacher Geschwindigkeit. Die Abspieltaste wandelt sich dann zur Pausetaste
Unterbricht das Abspielen der Rohdaten.
Einzelschrittaste. Damit lässt sich schrittweise jeweils ein kurzer Zeitabschnitt Rohdaten zuführen. Auf diese Weise können schnelle und nur kurz sichtbare Vorgänge in den Instrumenten in Zeitlupe nachvollzogen werden. Die Einzelschrittaste ist nur im Pausenmodus sichtbar. Sie wandelt sich im Abspielbetrieb zur Schnellabspieltaste
Spielt die Daten mit maximaler Geschwindigkeit ab. Diese Taste ist nur im Abspielbetrieb sichtbar. Im Pausenmodus wandelt sich die Taste zur Einzelschrittaste .
Zurückspringen an markante Zeitpunkte:
  • zu einer Notiz
  • an den Beginn der Messwerterfassung auf einem Kanal
  • an den Beginn der Rohdaten
Vorspringen an markante Zeitpunkte:
  • zu einer Notiz
  • an das Ende der Messwerterfassung auf einem Kanal
  • an das Ende der Rohdaten

  Die Zeitanzeige entspricht der Abspielposition, welche auch durch einen Cursor markiert wird.
2

Vorschau der Rohdaten


2. Vorschau der Rohdaten

Die Bedientafel Rohdaten ermöglicht u.a. eine Vorschau zu den aufgezeichneten Rohdaten.
