Übung 11 - Verstärkung


  •  Starten Sie VibroMetra Simulator.
  •  Laden Sie den Arbeitsplatz Übung 11 - Verstärkung.vws.

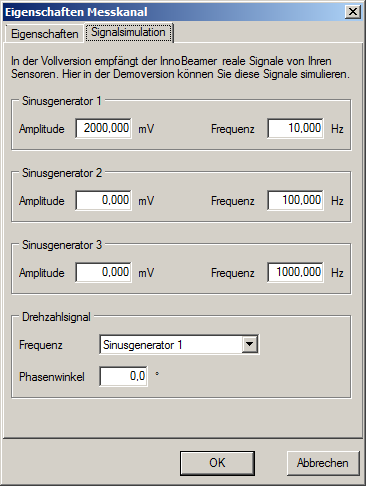

  •  Rufen Sie die Signalsimulation auf.

Sie sehen VibroMetra und ein geöffnetes VM-SCOPE. Der Eingangsbereich des M302 / M312 liegt bei -10V ..+10V. Beim Start simulieren wir ein Signal mit einer Amplitude von 2000mV. Dieses liegt genau mitten im Messbereich. Es leuchtet keine Anzeige, alles ist in Ordnung.
Wenn Sie nun 90mV in der Signalsimulation eintragen, erscheint nach einigen Sekunden die Anzeige für die Untersteuerung . Bei Eingabe von 10 000mV leuchtet die Anzeige für die Übersteuerung auf .
