PC-Schwingungsmesssystem VibroMetra

Seitenanzeige bei Schwingungsmessung


Bei jeder Schwingungsmessung in VM-BAL wird eine gleichartige Seitenzeige eingeblendet.

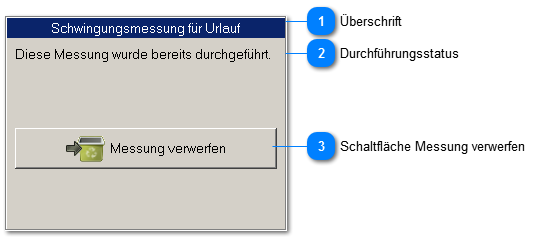

Seitenanzeige bei Schwingungsmessung
1

Überschrift


1. Überschrift
Kennzeichnet den Messlauf.

Je nach Messlauf kann dort z.B. erscheinen:

  • Schwingungsmessung für Voruntersuchung
  • Schwingungsmessung für Urlauf
  • Schwingungsmessung für Testlauf Ebene A
  • ...

2

Durchführungsstatus


2. Durchführungsstatus
Kennzeichnet den Durchführungsstatus.

Je nach Durchführungsstatus erscheinen die Ausgaben:

  • Diese Messung wurde noch nicht durchgeführt.
  • Diese Messung wird durchgeführt.
  • Diese Messung wurde bereits durchgeführt.
  • Diese Messung wurde verworfen.

3

Schaltfläche Messung verwerfen


3. Schaltfläche Messung verwerfen
Damit kann eine durchgeführte Messung verworfen werden.

Nach Abschluss einer Messung lässt sich die Messung zunächst nicht erneut ausführen, denn die Starttaste wird von VM-BAL deaktiviert. Erst, wenn die Messung verworfen wurde, kann eine erneute Messung stattfinden und die Starttaste wird wieder aktiv.

Nach dem Verwerfen erhält die Taste ein neues Aussehen:
Damit kann eine (z.B. versehentlich) verworfene Messung wieder hergestellt werden. Dann ist die Starttaste wieder inaktiv.
