PC-Schwingungsmesssystem VibroMetra

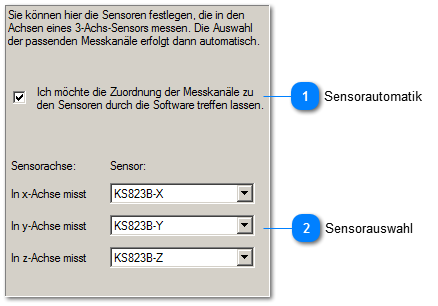

Einstellungen für Sensor


Einstellungen für Sensor
1

Sensorautomatik


1. Sensorautomatik

Die Messungen für die Ganzkörper-Schwingungen werden dreiachsig ausgeführt. Die Anordnung der Achsen ist festgelegt. Dabei ist das Koordinatensystem immer auf den Menschen bezogen und konstant. Der dreiachsige Sensor besitzt auch ein Koordinatensystem, welches aber je nach Positionierung des Sensors nicht immer mit dem Körperkoordinatensystem übereinstimmt.

Wird die automatische Zuordnung der Achsen gewählt, sorgt VM-SHIP für die korrekte Zuordnung der Sensorachsen zum Körperkoordinatensystem. Es zeigt die Sensorpositionierung dann auch gleich bildlich korrekt an. Werden diese bildlichen Anweisungen befolgt, dann werden Ausrichtungsfehler vermieden.
2

Sensorauswahl


2. Sensorauswahl
Damit die Sensorautomatik arbeiten kann, müssen ihr die Sensoren zugewiesen werden. In der Auswahlliste befinden sich alle Sensoren aus der Sensorverwaltung.
