PC-Schwingungsmesssystem VibroMetra

Analyse


VM-WIND+ erlaubt eine Analyse der Schwingungssignale im Zeit- und Frequenzbereich. Damit können über die nach VDI 3834 erforderlichen Messungen hinaus bereits erste Ursachen für überhöhte Schwingungsgesamtwerte benannt werden.

Tiefergehende Analysen sind zudem mit weiteren Programmen aus dem VibroMetra-System möglich, wie z.B.

Wird Unwucht als Schwingungsursache festgestellt, erlaubt VM-BAL ein Auswuchten des rotierenden Teils.

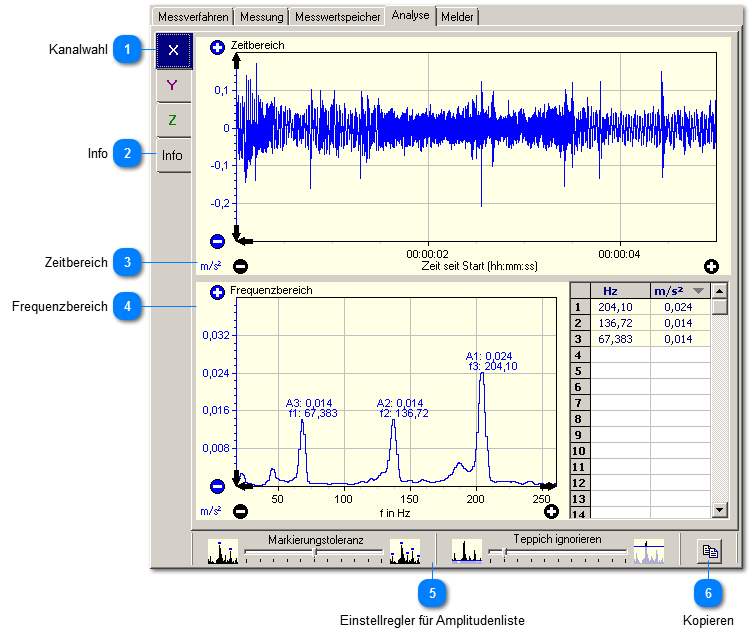

Analyse
1

Kanalwahl


1. Kanalwahl
Für jeden Messkanal stehen eigene Analysegrafiken zur Verfügung.
2

Info


2. Info  Informationen, z.B. zum Speicherort der Messdaten für die Analyse.
3

Zeitbereich

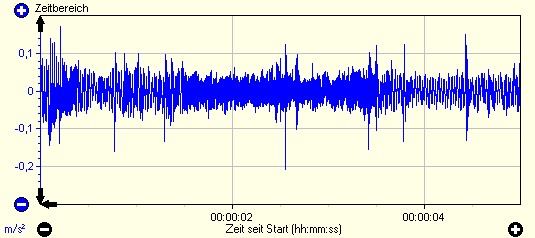

3. Zeitbereich

Die Analyse im Zeitbereich zeigt, ob während der Messung die Werte stark schwankten oder auch ob Stöße im Signal vorkommen.

Die Skalierung (Spreizen und Stauchen der Messkurve) erfolgt mit den Tasten und . Das Verschieben erfolgt durch Klicken auf die Achsenpfeile.

Skalieren mit der Maus
Mit der Maus lässt sich die Grafik auf der Zeitachse zoomen und verschieben. Mit gedrückter linker Maustaste wird die Grafik verschoben. Mit gedrückter rechter Maustaste wird ein Zoombereich gewählt.
4

Frequenzbereich

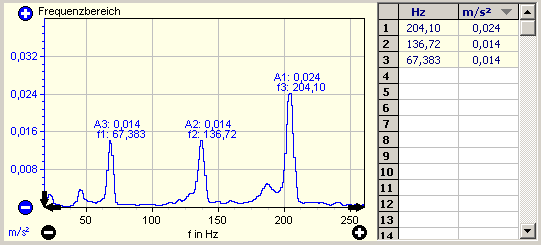

4. Frequenzbereich
Rotorfrequenz, Blattpassierfrequenz, Generatorfrequenz, Eigenfrequenz ... Mit der Frequenzanalyse lässt sich herausfinden, welche Komponenten den maßgeblichen Anteil zum Schwingungsgesamtwert leisten.

Die Skalierung (Spreizen und Stauchen der Messkurve) erfolgt mit den Tasten und . Das Verschieben erfolgt durch Klicken auf die Achsenpfeile.

Skalieren mit der Maus
Mit der Maus lässt sich die Grafik auf der Frequenzachse zoomen und verschieben. Mit gedrückter linker Maustaste wird die Grafik verschoben. Mit gedrückter rechter Maustaste wird ein Zoombereich gewählt.

Amplitudenliste
Die höchsten Amplituden werden automatisch ermittelt und mit Frequenz und Betrag dargestellt. Frequenz und Betrag erscheinen sowohl direkt in der Grafik als auch in der nebenstehenden Liste. Wie fein der der Suchalgorithmus vorgehen soll. lässt sich einstellen.
5

Einstellregler für Amplitudenliste


5. Einstellregler für Amplitudenliste

Die Einstellregler funktionieren wie bei VM-FFT.
6

Kopieren


6. Kopieren  Mit der Kopiertaste wird die grafische Darstellung beider Signale in die Zwischenablage kopiert.
Die Grafik lässt sich dann in eine Textverarbeitung oder andere Programme einfügen.
