Auswertung von Signalen - Orbit

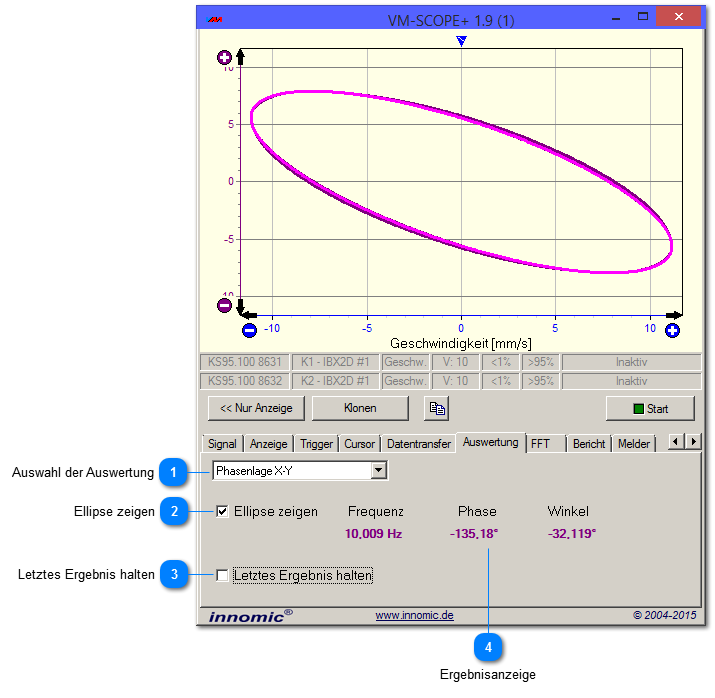

Im Orbitmodus kann die Phasenlage der dargestellten X-Y-Messkurve bestimmt werden.

Auswertung von Signalen - Orbit
1

Auswahl der Auswertung

1. Auswahl der Auswertung

Als Auswertung steht Phasenlage X-Y zur Verfügung.

2

Ellipse zeigen

2. Ellipse zeigen
Die Aktivierung dieser Funktion blendet in der Messkurve eine Ellipse ein, welche den aktuellen Auswertungsergebnissen entspricht.

3

Letztes Ergebnis halten

3. Letztes Ergebnis halten

Es kann ausgewählt werden, ob das aktuelle Auswertungsergebnis dargestellt bleiben soll. Dies geschieht, bis eine neue Auswertung erfolgt ist. Ansonsten wird das Ergebnis beim nächsten Triggervorgang verworfen.

4

Ergebnisanzeige

4. Ergebnisanzeige Anzeige der ermittelten Frequenz, der Phasenlage und der Winkeldrehung der Ellipse.
