Manfred Weber
Metra Mess- und Frequenztechnik in Radebeul e.K.
PC-Schwingungsmesssystem VibroMetra

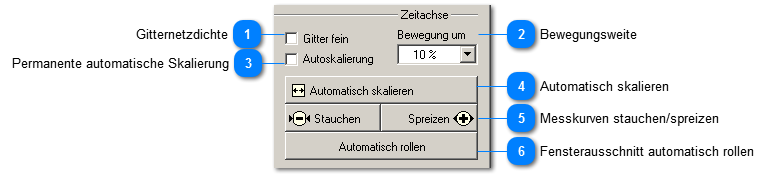

Einstellungen für Zeitachse

Einstellungen für Zeitachse
1

Gitternetzdichte


1. Gitternetzdichte
Zeichnet Gitternetzlinien an allen Teilstrichen der Zeitachse.
2

Bewegungsweite


2. Bewegungsweite
Die Schrittweite, ausgedrückt in Skalenlängen, um die bei einer Bewegungsoperation die Messkurven und damit die Skala weitergeschoben wird. 10% entspricht z.B. einer Bewegung der Skala um 1/10 der Zeitachse.
3

Permanente automatische Skalierung


3. Permanente automatische Skalierung
Skaliert die Zeitachse permanent derart, dass die Messkurve immer in ihrer zeitlichen Ausdehnung komplett angezeigt wird.
4

Automatisch skalieren


4. Automatisch skalieren
Skaliert die Zeitachse derart, dass die Messkurve immer in ihrer zeitlichen Ausdehnung komplett angezeigt wird.
5

Messkurven stauchen/spreizen


5. Messkurven stauchen/spreizen
Staucht oder spreizt die Messkurve in ihrer zeitlichen Ausdehnung.
6

Fensterausschnitt automatisch rollen


6. Fensterausschnitt automatisch rollen
Bewegt die Messkurve automatisch nach links, bevor sie den rechten Rand der Messgrafik verlässt. Damit sind immer die akuellsten Daten sichtbar.
