PC-Schwingungsmesssystem VibroMetra

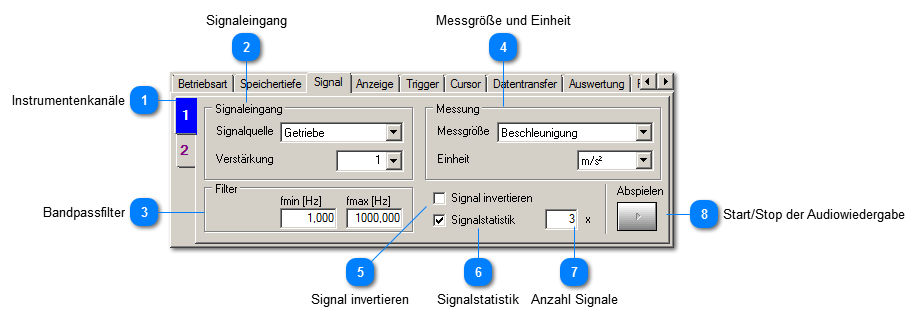

Signalverarbeitung - Oszilloskop


In dieser Bedientafel werden Einstellungen zum zu messenden Signal getroffen.


Oszilloskopdarstellung


Signalverarbeitung - Oszilloskop
1

Instrumentenkanäle


1. Instrumentenkanäle
Für jeden Kanal von VM-SCOPE können die Signalverarbeitungseinstellungen separat getroffen werden. So lassen sich z.B. Signale einer Messstelle mit 2 unterschiedlichen Bandpässen filtern und gemeinsam innerhalb eines VM-SCOPE anzeigen.

Die Anzahl der Registerkarten entspricht der eingestellten Kanalzahl. Der Kartenreiter des ausgewählten Kanals wird mit der Kanalfarbe hervorgehoben.

Durch Rechtsklick auf einen Kanal stehen weitere Optionen zur Verfügung. So kann dessen Farbe im Diagramm angepasst werden (Farbe ändern) oder die Einstellungen des Kanals können auf alle übrigen Kanäle übertragen werden (Einstellungen übertragen).
2

Signaleingang


2. Signaleingang
Mit der Signalquelle wird der Messeingang für das Schwingungssignal ausgewählt. Die Verstärkung dient zur Messbereichswahl.
3

Bandpassfilter


3. Bandpassfilter
Die Signale erhalten eine Bandbegrenzung durch ein Filter. Frequenzen unterhalb von fmin und oberhalb von fmax werden ausgeblendet. Übrig bleibt der Arbeitsfrequenzbereich von fmin bis fmax.
4

Messgröße und Einheit


4. Messgröße und Einheit

Für das gefilterte Signal wird nun eine Messgröße gewählt. Der mit dem Messkanal verknüpfte Sensor bestimmt diese Messgröße. VM-SCOPE+ kann zusätzlich die integrierten Messgrößen handhaben. Daher werden bei Verknüpfung mit einem Beschleunigungssensor auch Schwinggeschwindigkeit und Schwingweg als Messgröße angeboten.
Die Einheiten werden passend zur Messgröße aufgelistet. Es sollte eine Einheit gewählt werden, welche den Kennwert betragsmäßig nicht über 10 000 ansteigen und auch nicht dauerhaft unter 0,001 fallen lässt.
5

Signal invertieren


5. Signal invertieren

Soll das Vorzeichen des Signals umgekehrt werden, kann dies durch Signal invertieren erreicht werden. Nützlich ist diese Funktion z.B., um Bewegungsrichtungen zweier Sensoren gleichartig darzustellen, wenn die entgegengesetzt montiert sind.
6

Signalstatistik


6. Signalstatistik

Durch die Aktivierung der Signalstatistik werden mehrere aufeinanderfolgende, getriggerte Signale im Speicher gehalten. In den Anzeigeeinstellungen lassen sich dann verschiedene Ansichten für die Signale wählen. So kann festgestellt z.b. werden, ob getriggerte Signale sich verändern oder immer wieder eine gleichartige Kurvenform annehmen.
7

Anzahl Signale


7. Anzahl Signale Bestimmt die Anzahl der getriggerten Signale für die Signalstatistik.
8

Start/Stop der Audiowiedergabe

8. Start/Stop der Audiowiedergabe
Die Schwingungen im dargestellten Zeitraum (Vor- und Nachtriggerzeit) können akustisch wiedergegeben werden. Dazu müssen Daten für die gesamte Triggerzeit vorhanden sein. Die Wiedergabe kann durch betätigen der Stop-Taste unterbrochen werden. Die Schwingungssignale können als Wave-Datei (.wav) exportiert werden.
