Einstellungen Digitalausgang


Für jeden Digitalausgang lassen sich individuell Einstellungen treffen.

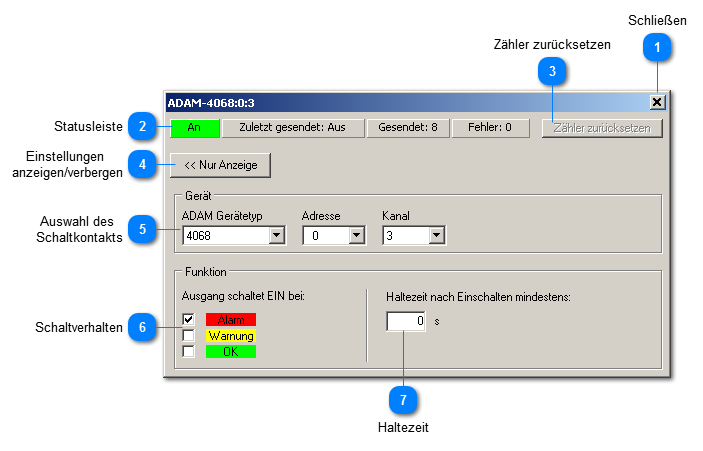

Einstellungen Digitalausgang
1

Schließen


1. Schließen  Schließt das Fenster.
Es ist jedoch immer wieder aufrufbar, z.B. durch Doppelklick im Auswahlbaum. Erst das Löschen des Ereignismelders entfernt ihn dauerhaft.
2

Statusleiste


2. Statusleiste
Zeigt
  • den Betriebszustand,
  • den zuletzt gesendeten Befehl
  • die Anzahl der gesendeten Befehle
  • die Anzahl der fehlerhaft gesendeten Befehle
3

Zähler zurücksetzen


3. Zähler zurücksetzen
Setzt den Zähler für die fehlerhaft gesendeten Schaltbefehle zurück.
4

Einstellungen  anzeigen/verbergen


4. Einstellungen  anzeigen/verbergen  Klappt das Bedienfeld ein/aus.

Im zusammengeklappten Zustand kann der Ereignismelder platzsparender auf dem Bildschirm dargestellt werden.
5

Auswahl des  Schaltkontakts


5. Auswahl des  Schaltkontakts
Hier wird der konkrete Schaltkontakt zugewiesen.
  • Es werden zunächst alle gefundenen Gerätetypen aufgelistet.
  • Für den gewählten Typ werden dann alle Geräte in Form ihrer Adresse aufgelistet, denn es können von einem Gerätetyp mehrere Exemplare vorhanden sein.
  • Schließlich kann auf dem konkreten Gerät der Schaltkanal gewählt werden, denn die Geräte besitzen zumeist mehrere digitale Ausgänge.
6

Schaltverhalten


6. Schaltverhalten

Hier wird festgelegt, bei welchem Zustand der Ausgang einschalten soll. Ist der Zustand nicht vorhanden, schaltet der Ausgang aus.
7

Haltezeit


7. Haltezeit
Um langsamere nachfolgende Geräte einen Schaltzustand erkennen zu lassen, kann hier eine Mindesthaltezeit für den eingeschalteten Zustand festgelegt werden.
