PC-Schwingungsmesssystem VibroMetra

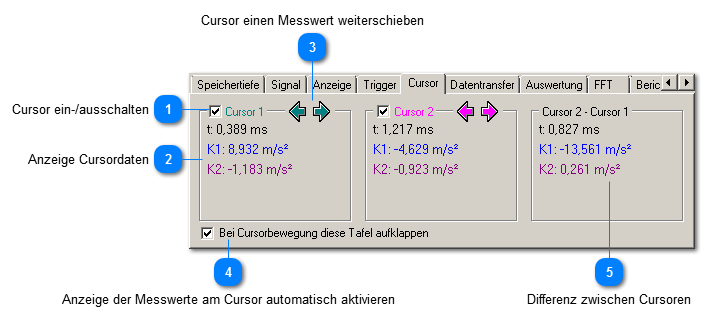

Cursoren


2 Cursoren lassen sich aktivieren und verschieben. Die Messdaten an der markierten Stelle werden angezeigt.

Cursoren
1

Cursor ein-/ausschalten


1. Cursor ein-/ausschalten
Cursor ein- oder ausschalten.
2

Anzeige Cursordaten


2. Anzeige Cursordaten
Die Position des Cursors auf der Zeitachse sowie die zugehörigen Messdaten werden angezeigt.
3

Cursor einen Messwert weiterschieben


3. Cursor einen Messwert weiterschieben
Der Cursor kann mit der Maus verschoben werden. Für eine Feinpositionierung lässt sich der Cursor auch um einzelne Messwerte weiterbewegen.
4

Anzeige der Messwerte am Cursor automatisch aktivieren


4. Anzeige der Messwerte am Cursor automatisch aktivieren

Sollen bei Cursorbewegung gleich die Messdaten am Cursor angezeigt werden, kann das automatische Aufklappen der Cursortafel aktiviert werden.
5

Differenz zwischen Cursoren


5. Differenz zwischen Cursoren
Sind beide Cursoren aktiviert, erscheint auch eine Anzeige mit den Differenzdaten zwischen beiden Cursoren.

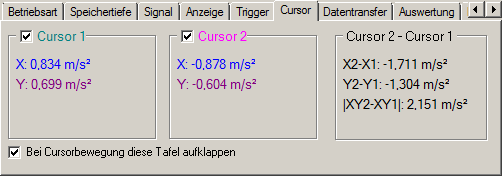

Orbitdarstellung


In der Orbitdarstellung werden statt den Werten für Kanal 1 und 2, die jeweiligen X- und Y-Werte angezeigt. Zusätzlich zur Differenz der X- und Y-Werte wird der Betrag der Differenz beider Cursoren angezeigt.
