Filterung

Der Filter sorgt dafür, dass nur die erwünschten Frequenzen des Signal berücksichtigt werden. Wahlweise kann das eine Ordnung der Drehzahl sein oder ein ganzer Frequenzbereich unabhängig von der Drehzahl.

Filterung
1

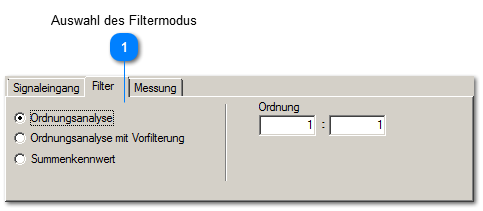

Auswahl des Filtermodus



Im Modus Ordnungsanalyse filtert VM-TRACK selektiv immer die Frequenz aus dem Signal, die der Drehfrequenz oder einem Vielfachen davon entspricht. Dabei sind auch gebrochene Vielfache möglich.

 1. Auswahl des Filtermodus

Beispiel:
Einfache Frequenz
1 : 1
Doppelte Frequenz
2 : 1
Halbe Frequenz
1 : 2
13/5 fache Frequenz
13 : 5

Im Modus Ordnungsanalyse mit Vorfilterung können beliebige Ordnungen zusätzlich vorgefilter werden. Dies geschieht über Eingabe der minimalen und maximalen Frequenz.



Im Modus Summenkennwert filtert VM-TRACK ein Frequenzband aus dem Signal und stellt den Summenkennwert für alle Frequenzen innerhalb des Bands dar. Die Anzeige einer Phase entfällt in diesem Fall. Eingebbar sind in den Felder fmin und fmax die untere und die obere Grenze des Frequenzbandes.
