PC-Schwingungsmesssystem VibroMetra

Berechnung von Schadensfrequenzen


Sind Schadensfrequenzen nicht gegeben aber die geometrischen Abmessungen des Lagers bekannt, lassen sich daraus die Schadensfrequenzen für das Wälzlager auf Knopfdruck berechnen.

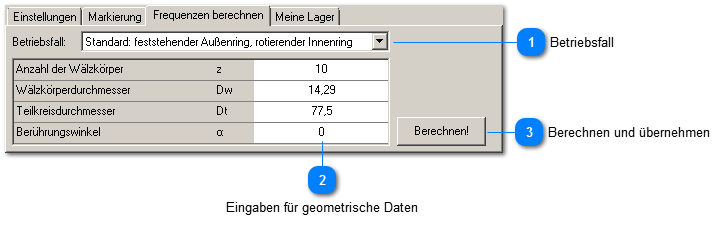

Berechnung von Schadensfrequenzen
1

Betriebsfall


1. Betriebsfall

Es ergeben sich unterschiedliche Schadfrequenzen je nachdem, ob Innen- oder Außenring rotieren bzw. feststehen. Für beide Betriebsfälle ist die Berechnung enthalten.
2

Eingaben für geometrische Daten


2. Eingaben für geometrische Daten

Geometrische Daten können entweder den Herstellerangaben entnommen oder auch am Lager gemessen werden.
3

Berechnen und übernehmen


3. Berechnen und übernehmen

Mit der Berechnungstaste werden die Schadensfrequenzen berechnet und auch gleich in die Markierungstabelle übernommen.
