PC-Schwingungsmesssystem VibroMetra

Verwaltung der Sensoren


VibroMetra unterstützt den Einsatz unterschiedlicher Sensoren durch eine Sensordatenbank.

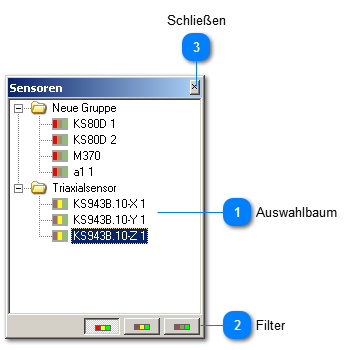

Verwaltung der Sensoren
1

Auswahlbaum


1. Auswahlbaum
Im Auswahlbaum werden alle angelegten Sensoren angezeigt. Sie sind nach Gruppen unterteilt. Die Ampel vor den Sensoren zeigt den Betriebszustand an:

  •  rot:
Dieser Sensor wird derzeit nicht für eine Messung verwendet.
  •  gelb:
Dieser Sensor wurde einem Messkanal zugewiesen. Auf dem Messkanal wird jedoch noch nicht gemessen.
  •  grün:
Dieser Sensor wurde einem Messkanal zugewiesen und auf dem Messkanal wird auch gemessen.

Mausaktionen
  • Mit Doppelklick auf einen Sensor wird das Eigenschaftsfeld zum Sensor geöffnet.
  • Mit Doppelklick auf eine Sensorgruppe wird das Eigenschaftsfeld der Gruppe geöffnet.
  • Rechtsklick auf einen Sensor öffnet sein Kontextmenü.
  • Rechtsklick auf eine Sensorgruppe öffnet ihr Kontextmenü.
  • Rechtsklick in einen freien Bereich des Auswahlbaums öffnet sein Kontextmenü.

2

Filter


2. Filter

Die Anzeige der Sensoren kann beschränkt werden, z.B. auf Sensoren, welche gerade messen (Sensorampel grün).
3

Schließen

3. Schließen  Schließt die Sensorverwaltung.
