PC-Schwingungsmesssystem VibroMetra

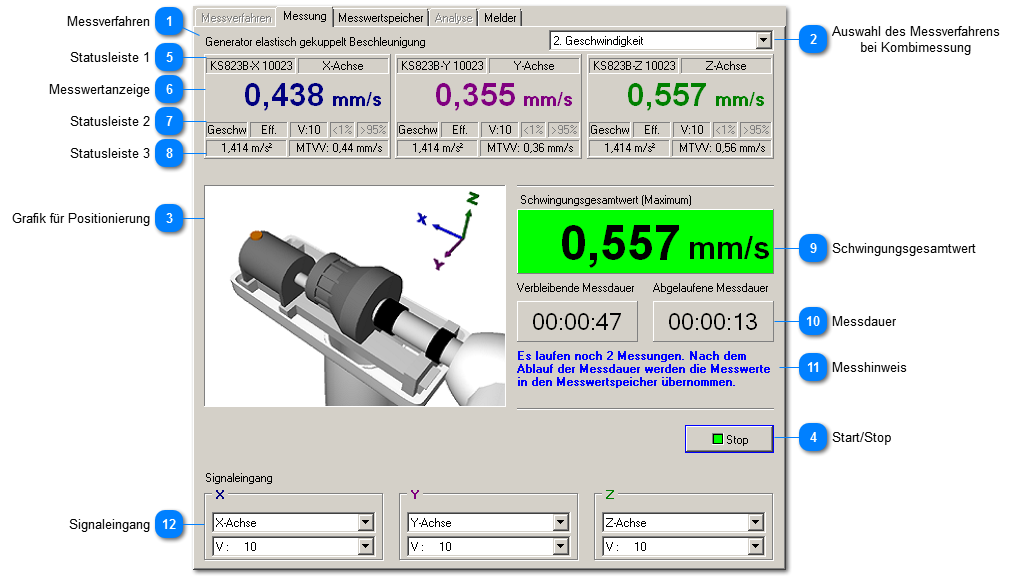

Messung


Zur Messzeit wird der Schwingungsgesamtwert laufend angezeigt und seine Einordnung in die Bewertungszonen farblich gekennzeichnet.

Messung
1

Messverfahren


1. Messverfahren     Das gewählte Messverfahren wird noch einmal angezeigt.
2

Auswahl des Messverfahrens bei Kombimessung


2. Auswahl des Messverfahrens bei Kombimessung

Wurde im Auswahlbaum eine Kombimessung angewählt,werden mehrere Messverfahren, die ohnehin am selben Messpunkt durchgeführt werden müssen, gleich in einem Zug erledigt. Die zeitgleich durchgeführten Verfahren werden durchnummeriert.

Während der Messung kann in dieser Liste ausgewählt werden, welche Messgröße mit ihren Werten in der Messwertanzeige und beim Schwingungsgesamtwert erscheinen. Die jeweils anderen Messverfahren werden im Hintergrund aber weitergemessen. Ihre Ergebnisse sind in der Statusleiste 3 sichtbar.
3

Grafik für Positionierung

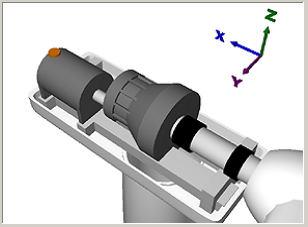

3. Grafik für Positionierung
Zeigt das Koordinatensystem für die Windenergieanlage. Der Sensor ist mit seinen Messachsen entsprechend zu montieren, bzw. die Achsen sind entsprechend zu rangieren.

Die korrekte Ausrichtung ist insbesondere von Vorteil bei der Analyse von Ursachen z.B. für überhöhte Schwingungswerte.
4

Start/Stop


4. Start/Stop  Startet die Messung, bzw. stoppt sie.
5

Statusleiste 1


5. Statusleiste 1  Zeigt Sensor und Messkanal an.
6

Messwertanzeige


6. Messwertanzeige

Zeigt den Schwingungswert (Intervall-Effektivwert) für die Messachse an.
7

Statusleiste 2


7. Statusleiste 2

 Zeigt an:
8

Statusleiste 3


8. Statusleiste 3

Diese Statusleiste zeigt Nebenkennwerte an. Z.B. wird hier bei Kombimessungen der Messwert der anderen Messgröße anzeigt, die im Hintergrund mitgemessen wird.
9

Schwingungsgesamtwert


9. Schwingungsgesamtwert
Von den Werten der Einzelachsen wird das Maximum im Schwingungsgesamtwert verwendet. Die Bildungsvorschrift für den Schwingungsgesamtwert wird angezeigt.
10

Messdauer


10. Messdauer
Verbleibende und abgelaufene Messdauer werden angezeigt. Die abgelaufene Messdauer zählt von der Startverzögerung an mit negativem Vorzeichen bis auf 00:00:00. Danach zählt die abgelaufene Messdauer hoch bis zur geplanten Messdauer. Bei Erreichen dieser wird die Messung automatisch gestoppt.
11

Messhinweis


11. Messhinweis
Der Messhinweis gibt Auskunft über den aktuellen Status.
12

Signaleingang


12. Signaleingang
Am Signaleingang wird der Messkanal ausgewählt und der Messbereich eingestellt. Bei eingeschalteter Sensorautomatik übernimmt VM-WIND die Auswahl des Messkanals selbst.
